SIMULACIÓN (EJERCICIOS RESUELTOS)

SIMULACIÓN

1. Producción con inspección

Se trata de simular el proceso de inspección de los mandos de control de televisores.

Los tiempos entre llegadas de los mismos sigue una distribución uniforme entre 3.5 y

7.5 minutos. La inspección lleva un tiempo que se distribuye según una Uniforme entre

6 y 12 minutos. Tras la inspección, si se detecta algún fallo (ocurre el 15% de las veces),

se envía a ser ajustado tras lo cual vuelve a ser inspeccionado. El ajuste lleva un tiempo

uniforme entre 20 y 40 minutos. Cuando un televisor pasa la inspección ( a la primera o

tras varios ajustes), se envía a la sección de empaquetado, que no forma parte del modelo.

Solución:

ANÁLISIS

Entidades y variables de estado:

Eventos y actualización de variables:

DIAGRAMA DE CICLO DE ACTIVIDADES

SIMULACIÓN

2. Producción con diferentes tipos de pieza

En una planta de fabricación existen 2 tornos y 1 taladradora. Con ellos se fabrican dos

tipos de productos (1 y 2). Los tiempos de procesado en minutos de cada pieza son:

Se desea simular la fabricación de 12 lotes de 5 piezas del producto 1 y 10 lotes de 8

piezas del producto 2, sabiendo que el tiempo entre llegada de cada lote de productos

tipo 1 es de 14 minutos y el de los de tipo 2 sigue una exponencial de media 3 minutos.

SOLUCIÓN:

ANÁLISIS

Entidades y variables de estado:

Eventos y actualización de variables:

DIAGRAMA DE CICLO DE ACTIVIDADES

SIMULACIÓN

3. Producción en serie de 3 máquinas sin bloqueo y con bloqueo

En una planta de fabricación en serie. Las piezas llegan a la cola de la primera máquina

según una exponencial de media 4 minutos. Los tiempos medios de procesado de cada

pieza se distribuye según normales de media 4 minutos y desviación típica de 0.5

minutos. Existen cintas transportadoras que llevan las piezas de la máquina 1 a la 2 en 2

minutos y de la máquina 2 a la 3 en 3 minutos.

Modele el sistema suponiendo que todas las colas tienen capacidad infinita.

Suponiendo que la capacidad de la cola de la máquina 2 es de 5 piezas y de la máquina

3 es de 4 piezas. Cuando se prevé el llenado de las colas de dichas máquinas, las

máquinas anteriores se bloquean, quedando fabricada dentro de la máquina.

SOLUCIÓN :

ANÁLISIS

Entidades y variables de estado:

Eventos y actualización de variables:

DIAGRAMA DE CICLO DE ACTIVIDADES

SIMULACIÓN

4. Servicio de urgencias

Al servicio de urgencias de traumatología de un hospital llegan pacientes de cada cierto

intervalo de tiempo (t_llegada) para ser atendidos por uno de los dos doctores de

admisión. Estos doctores atienden a los enfermos (t_admisión) y los clasifican en tres

categorías: graves (20%), menos graves (50%) y leves (30%). Los enfermos leves se

marchan directamente a casa.

Los enfermos graves son atendidos por uno de los 3 doctores de urgencias en un tiempo

aleatorio de (t_doctores) y a continuación un 60% esperan pasar a la única sala de

radiografía y el resto son atendidos por una de las 7 enfermeras del centro. Tras

realizarse la radiografía en un tiempo aleatorio (t_radiografía) el paciente vuelve a ser

visto por un doctor y después pasa a ser asistido por una de las enfermeras.

Los enfermos menos graves pasan directamente a ser asistidos por una de las

enfermeras. Los tiempos de atención por parte de las enfermeras coinciden en todos los

casos (t_enfermeras) y después los pacientes se marchan a casa.

SOLUCIÓN:

ANÁLISIS

Entidades y variables de estado:

Eventos y estado de variables:

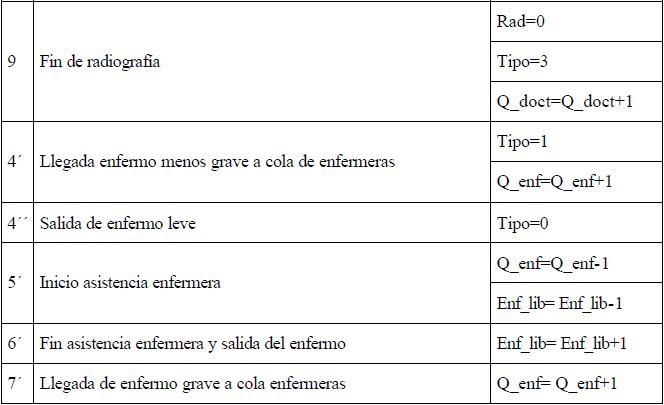

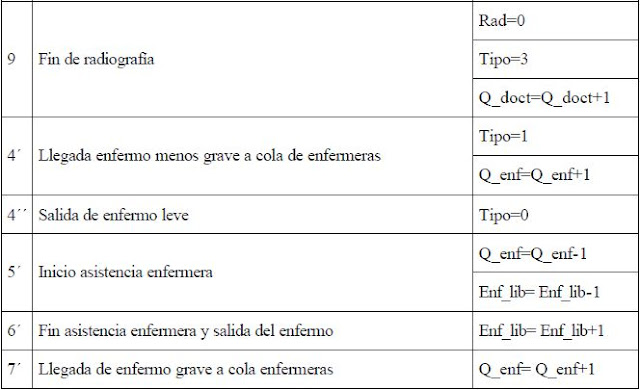

Eventos y actualización de variables:

DIAGRAMA DE CICLO DE ACTIVIDADES

 SIMULACIÓN

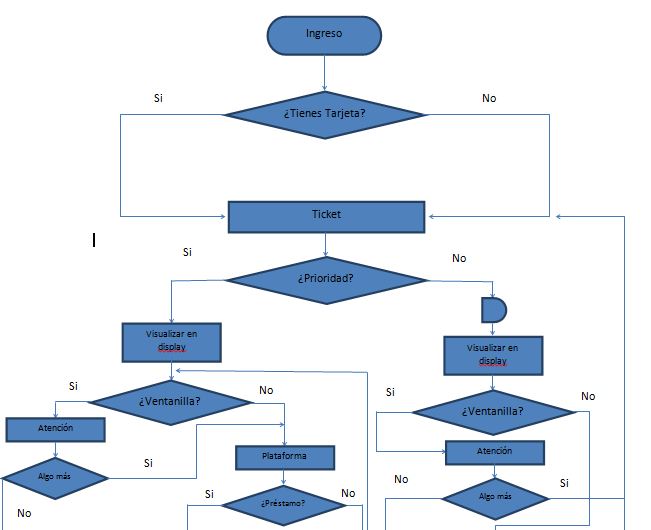

5. MODELO DE SIMULACIÓN DE MIBANCO
